EC026-082-B-F6D9H 2小时定时七彩闪灯芯片
一． 功能说明
上电不工作，长按2秒开机3路七彩渐明渐暗输出：按键KEY控制：3路七彩渐明渐暗输出，有多段变化模式， 模式为：三灯渐明渐暗à红亮à绿亮à蓝亮-循环；在单段模式下工作2小时后定时结束，再按键从第一段开始工作。任何模式下长按2秒关机。有不断电记忆功能，记忆关机前模式。
注：三灯渐明渐暗模式中的闪灯顺序为：绿—--红——蓝顺序
二． 电气参数（VDD=3.0V TA=25℃）
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
1.5 |
|
mA |
|
|
静态电流 |
ISTB |
|
|
5 |
uA |
VDD=5.0V |
|
驱动电流低电平输出 |
IOL |
|
14 |
|
mA |
VDD=5.0V,VOL=0.7V |
|
驱动电流高电平输出 |
IOH |
|
6 |
|
mA |
VDD=5.0V,VOH=VDD-0.7 |
|
过VDD极限电流 |
IVDDmax |
|
|
50 |
mA |
|
|
过GND极限电流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作温度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
100 |
℃ |
|
三． 封装脚位图（SOT23-6）
|
管脚号 |
符号 |
功能描述 |
|
1 |
OUT2 |
绿灯输出，低电平有效 |
|
2 |
GND |
电源负 |
|
3 |
OUT3 |
蓝灯输出，低电平有效 |
|
4 |
KEY |
触发开关 |
|
5 |
VDD |
电源正 |
|
6 |
OUT1 |
红灯输出，低电平有效 |

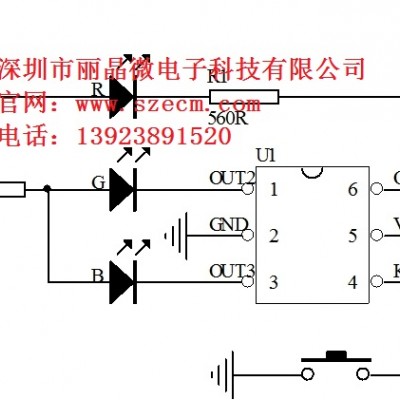

四． 电路图参考
如果工作电压过高建议使用下面接法：
五． 封装尺寸图（SOT23-6）
六． 版本说明
|
版本 |
日期 |
描述 |
|
EC026-082-3589 |
2020/08/14 |
V01初版 |
|
EC026-082-35DB |
2020/08/18 |
V02定时1小时改2小时 |
|
EC026-082-2H-516B |
2020/9/17 |
V03改长按2秒开关机，增加不断电记忆 |
|
EC026-082-B-F6D9H |
2021/9/25 |
V04更新版本 |
