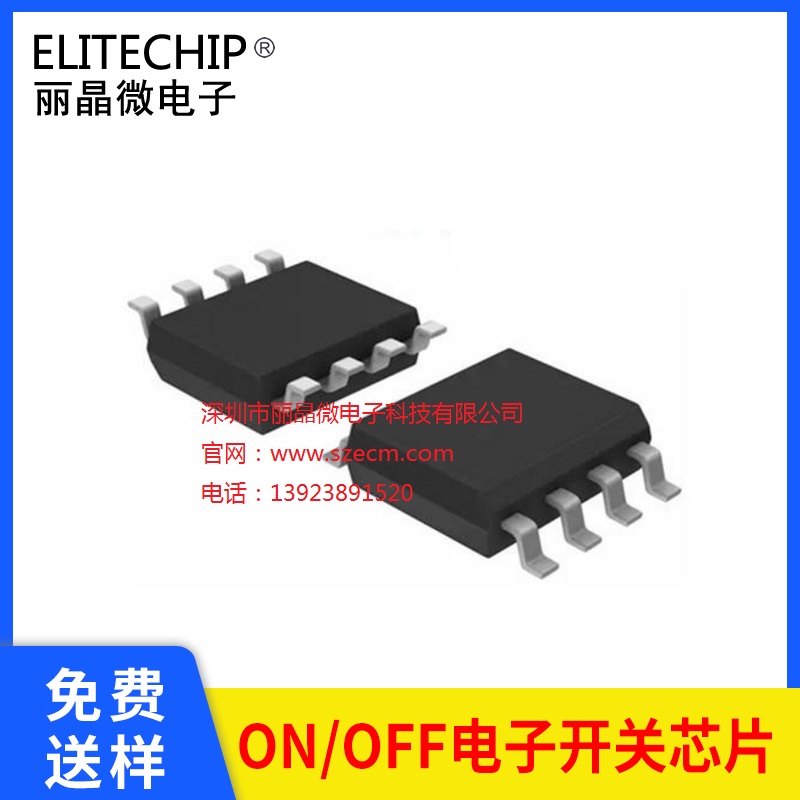

EH211128-0A8C-AF8E彩灯切换芯片
一、功能说明
工作电压：2.4-5.0V。一路按键输入控制，四路LED输出。
上电不工作，长按3秒开机，OUT1输出高电平，短按一下OUT1、OUT2输出高电平，再短按一下OUT1、OUT3输出高电平，再短按一下OUT1、OUT4输出高电平，按键依次循环。长按3秒关机，所有输出翻转为低电平。
定时：工作中10分钟内无按键操作，自动进入待机模式。待机模式只有OUT1输出高电平，其它三路输出为低电平。
二、电气参数（VDD=5.0V TA=25℃）
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.4 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
1.6 |
|
mA |
Fcpu=4MHz@HIRC-8M |
|
静态电流 |
ISTB |
|
3 |
|
uA |
VDD=5V, WDT 开, LVR 关 |
|
驱动电流 |
Iol |
|
|
30 |
mA |
Vol=0.6V |
|
工作温度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
100 |
℃ |
|

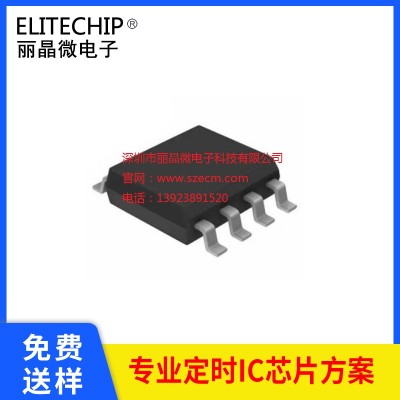

三、封装脚位图（SOP-8）
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
电源正 |
|
2 |
OUT1 |
OUT1输出，高电平有效 |
|
3 |
KEY |
触发开关 |
|
4 |
NC |
悬空 |
|
5 |
OUT4 |
OUT4输出，高电平有效 |
|
6 |
OUT3 |
OUT3输出，高电平有效 |
|
7 |
OUT2 |
OUT2输出，高电平有效 |
|
8 |
GND |
电源负 |
五、封装尺寸图（SOP-8）
六、版本说明
|
版本 |
日期 |
描述 |
|
EH211128-0A8C-AF8E |
2021/12/3 |
V01初版 |
|
|
|
