EH211117-3DFE-B487小时定时器芯片
芯片供电电压：DC2.4-5V。一路轻触开关输入控制，一路LED输出。
五路按键输入控制，一路信号高电平输出。上电不工作，OUTH为低电平。
KEY1键：ON/OFF功能，短按一下开，再短按一下关，无定时。
KEY2键：ON/OFF功能，短按一下开定时1小时，1小时后自动关。中途触发立即关。
KEY3键：ON/OFF功能，短按一下开定时2小时，2小时后自动关。中途触发立即关。
KEY4键：ON/OFF功能，短按一下开定时4小时，4小时后自动关。中途触发立即关。
KEY5键：ON/OFF功能，短按一下开定时8小时，8小时后自动关。中途触发立即关。
二、电气参数（VDD=5.0V TA=25℃）
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.4 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
1.6 |
|
mA |
Fcpu=4MHz@HIRC-8M |
|
静态电流 |
ISTB |
|
3 |
|
uA |
VDD=5V, WDT 开, LVR 关 |
|
驱动电流 |
Iol |
|
|
30 |
mA |
Vol=0.6V |
|
工作温度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
100 |
℃ |
|

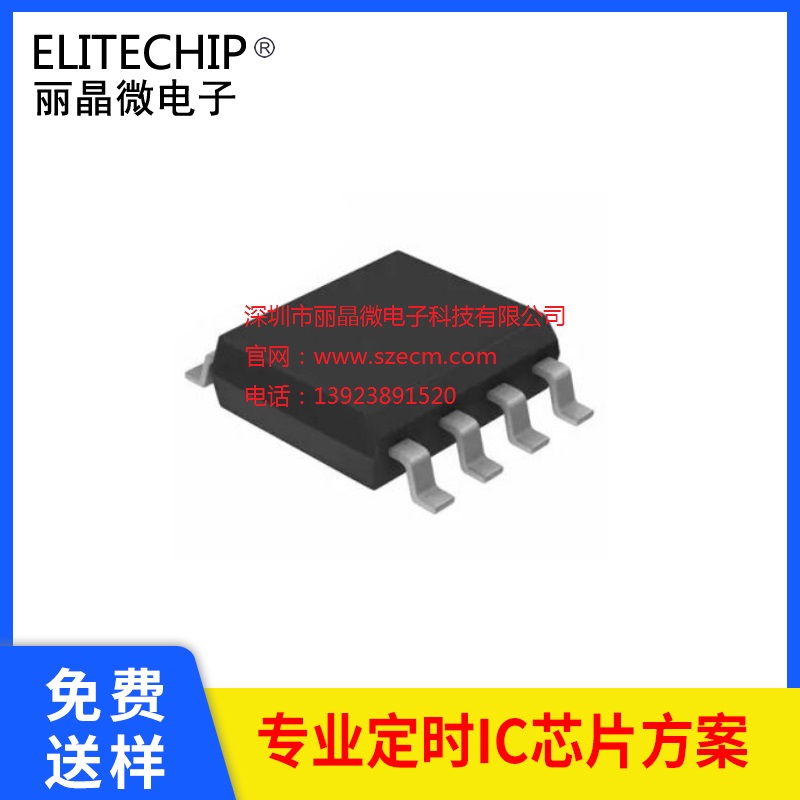

三、封装脚位图（SOP-8）
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
电源正 |
|
2 |
KEY5 |
8小时定时按键 |
|
3 |
KEY4 |
4小时定时按键 |
|
4 |
KEY3 |
2小时定时按键 |
|
5 |
KEY2 |
1小时定时按键 |
|
6 |
OUTH |
信号输出，高电平有效 |
|
7 |
KEY1 |
不定时按键 |
|
8 |
GND |
电源负 |
接LED应用图
五、封装尺寸图（SOP-8）
六、版本说明
|
版本 |
日期 |
描述 |
|
EH211117-3DFE-B487 |
2021/11/23 |
V01初版 |
|
|
|
